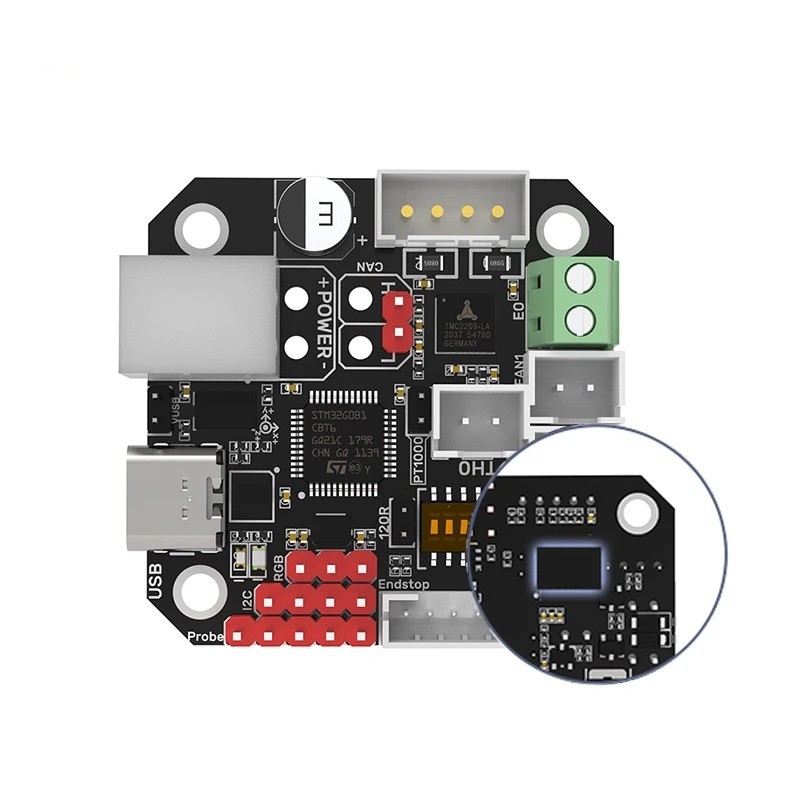

Płytka sterująca EBB 42 CAN do drukarek 3D Wsparcie dla magistrali CAN Precyzyjne sterowanie głowicą podającą Monitorowanie wibracji ADXL345 Czujniki temperatury
Płytka sterująca EBB 42 CAN jest przeznaczona dla użytkowników, którzy potrzebują stabilnego sterowania głowicą podającą, precyzyjnego pomiaru temperatur i niezawodnego przesyłania danych w drukarkach 3D. Płytka wykorzystuje magistralę CAN, która jest systemem danych zapewniającym szybkie, bezpieczne i odporne połączenie między poszczególnymi częściami urządzenia. Dzięki niej można znacznie ograniczyć ilość okablowania i osiągnąć wyższą niezawodność. Na płytce znajduje się chip pomiarowy ADXL345, który rejestruje wibracje podczas ruchów drukarki. Te dane umożliwiają kompensację drgań i poprawę jakości powierzchni wydrukowanych modeli. Moduł sterujący TMC2209 jest przeznaczony do silnika głowicy podającej i zapewnia jego cichą, płynną i precyzyjną pracę. Płytka wspiera bardzo precyzyjne czujniki temperatury PT100 i PT1000, które można podłączyć dwuprzewodowo lub cztero-przewodowo, co wybiera się za pomocą przełącznika. Dostępne są również elementy ochronne przed wyładowaniami elektrostatycznymi i przepięciami, co zapewnia bezpieczną i długotrwałą pracę. Złącza są wyraźnie oznaczone i umożliwiają podłączenie silnika, wentylatorów, przełączników, oświetlenia oraz elementów danych. Można również aktywować opornik końcowy 120R dla prawidłowego działania magistrali CAN.
Główne cechy i zalety:
-
Magistrala CAN dla stabilnej, szybkiej i bezpiecznej komunikacji przy minimalnej ilości okablowania.
-
Chip ADXL345 do monitorowania wibracji i możliwości ich kompensacji.
-
Moduł TMC2209 do precyzyjnego sterowania silnikiem głowicy podającej.
-
Wsparcie dla czujników PT100 i PT1000 z przełączaniem typu podłączenia.
-
Elementy ochronne przed wyładowaniami i przepięciami dla bezpiecznej pracy i długiej żywotności.
-
Opornik końcowy 120R sterowany zworką.
-
Zasilanie przełączane przez USB do konfiguracji.
-
Zawartość opakowania: 1x płytka sterująca EBB 42 CAN.
Instrukcja instalacji:
Płytka jest mocowana do silnika głowicy podającej za pomocą standardowych śrub. Po mechanicznym przymocowaniu podłącza się magistralę CAN i wybiera, czy aktywować opornik końcowy 120R w zależności od długości kabla. Następnie podłącza się zasilanie, silnik, wentylatory, czujniki temperatury i przełączniki. Jeśli potrzebne jest niezależne zasilanie przez USB, ustawia się odpowiednią pozycję zworki. Chip pomiarowy ADXL345 łączy się z główną płytą drukarki w celu kalibracji wibracji. W systemie Klipper następnie konfiguruje się komunikację CAN i ustawia parametry według używanego silnika i drukarki.
Ta wersja płytki zapewnia użytkownikom stabilne, precyzyjne i nowoczesne rozwiązanie do sterowania głowicą podającą i związanymi funkcjami. Pozwala na zmniejszenie ilości okablowania, zwiększenie stabilności przesyłania danych i uzyskanie dokładniejszej kontroli nad całym procesem drukowania. Dzięki pomiarowi wibracji możliwe jest osiągnięcie lepszej jakości powierzchni i wyższej precyzji. Jest to niezawodne rozwiązanie techniczne, które nadaje się do modernizacji oraz nowych konstrukcji drukarek 3D. Użytkownik doceni przejrzyste złącza, prostą instalację i szeroką kompatybilność z nowoczesnymi systemami opartymi na magistrali CAN.
