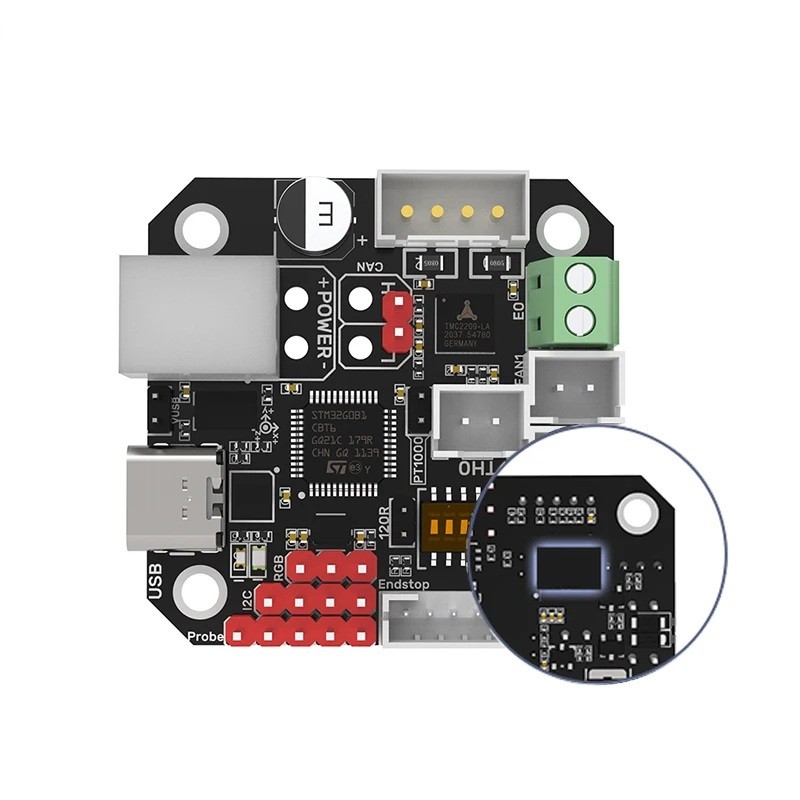

Płytka sterująca EBB 42 CAN z konwerterem MAX31865 Wsparcie dla magistrali CAN Sterowanie głowicą podającą Monitorowanie wibracji ADXL345 Czujniki temperatury
Płytka sterująca EBB 42 CAN z konwerterem MAX31865 jest przeznaczona dla użytkowników, którzy potrzebują dokładnego pomiaru temperatury, stabilnej komunikacji i niezawodnego sterowania głowicą podającą w drukarce 3D. Łączy wsparcie dla magistrali CAN, chip pomiarowy ADXL345 oraz konwerter MAX31865, który służy do bardzo dokładnego odczytu czujników PT100 i PT1000. Magistrala CAN to system danych umożliwiający szybki i bezpieczny transfer danych między płytkami, co znacznie zwiększa stabilność i niezawodność druku. Chip ADXL345 rejestruje wibracje ruchu drukarki, co pozwala na późniejszą kompensację drgań i poprawę jakości powierzchni modeli. Sterowanie silnikiem głowicy podającej zapewnia moduł TMC2209, który gwarantuje cichą i precyzyjną pracę. Płytka zawiera elementy ochronne przed wyładowaniami elektrostatycznymi i przepięciami, co zwiększa żywotność całego systemu. Przejrzysto oznaczone złącza umożliwiają łatwe podłączenie silnika, czujników, wentylatorów, przełączników i linii danych.
Główne cechy i zalety:
-
Magistrala CAN dla stabilnego i szybkiego transferu danych przy minimalnej ilości okablowania.
-
Konwerter MAX31865 dla bardzo dokładnego cyfrowego odczytu czujników PT100 i PT1000.
-
Chip ADXL345 do monitorowania wibracji i ich kompensacji w procesie druku.
-
Moduł TMC2209 do płynnego, cichego i precyzyjnego sterowania silnikiem głowicy podającej.
-
Elementy ochronne przed wyładowaniami elektrostatycznymi i przepięciami dla bezpiecznej pracy.
-
Możliwość włączenia rezystora terminującego 120R.
-
Przełączalne zasilanie przez USB.
-
Zawartość opakowania: 1x płytka sterująca EBB 42 CAN z MAX31865.
Instrukcja instalacji:
Płytka jest mocowana do silnika napędzającego głowicę podającą za pomocą standardowych śrub montażowych. Następnie podłącza się magistralę CAN, przy czym można aktywować rezystor terminujący 120R w zależności od długości przewodu między płytkami. Następnie podłącza się kabel zasilający, silnik, wentylatory, przełączniki i czujniki temperatury. Konwerter MAX31865 zapewnia dokładny odczyt czujników PT100 i PT1000, które są podłączane w zależności od typu ich połączenia oporowego. Jeśli potrzebne jest zasilanie przez USB, ustawia się odpowiednią pozycję zworki. Chip pomiarowy ADXL345 jest łączony z główną płytką drukarki w celu kalibracji wibracji. W systemie Klipper następnie ustawia się komunikację CAN, przypisuje identyfikację urządzenia i dostosowuje parametry sterowania głowicą podającą.
Ta wersja płytki zapewnia rozszerzone możliwości sterowania i pomiaru, które są odpowiednie dla wymagających użytkowników oraz profesjonalnych konstrukcji drukarek 3D. Konwerter MAX31865 znacznie zwiększa dokładność pomiaru temperatury, co jest istotne przy pracy z bardziej wrażliwymi materiałami. Zmniejszenie okablowania dzięki magistrali CAN poprawia stabilność systemu i ułatwia instalację. Dzięki kompleksowemu połączeniu sterowania silnikiem, pomiaru wibracji i dokładnego odczytu temperatury, ta płytka jest niezawodnym rozwiązaniem technicznym dla długoterminowego i wysokiej jakości druku. Użytkownik doceni łatwą instalację, szeroką kompatybilność i wysoką stabilność działania.
