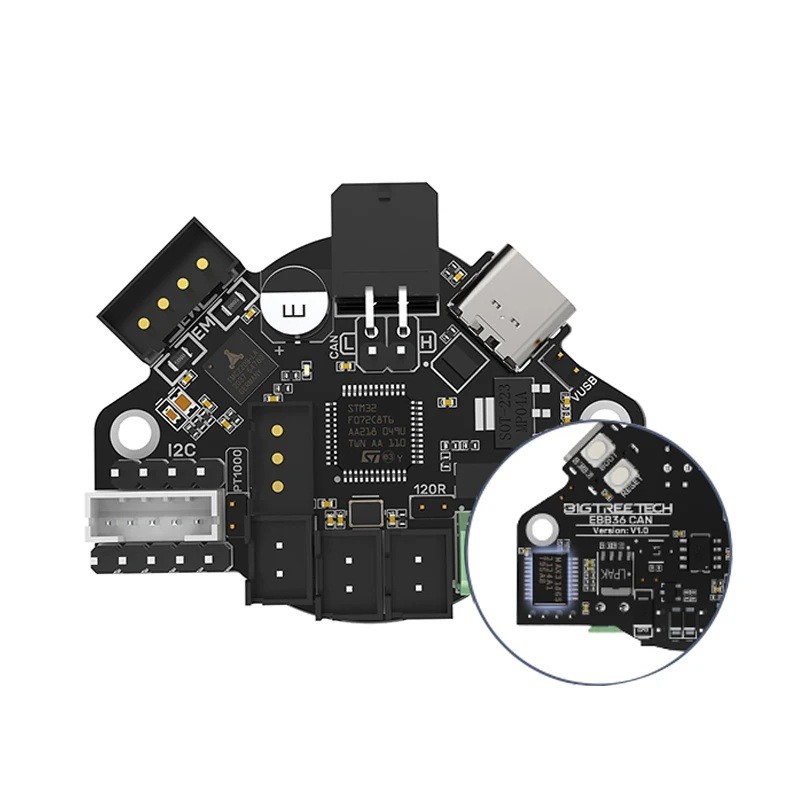

Płytka sterująca EBB 36 CAN z przetwornikiem MAX31865 Wsparcie dla magistrali CAN Dokładne sterowanie głowicą podającą Czujniki temperatury PT100
Płytka sterująca EBB 36 CAN z przetwornikiem MAX31865 Wsparcie dla magistrali CAN Dokładne sterowanie głowicą podającą Czujniki temperatury PT100 1
-31 %

Płytka sterująca EBB 36 CAN z przetwornikiem MAX31865 Wsparcie dla magistrali CAN Dokładne sterowanie głowicą podającą Czujniki temperatury PT100

Płytka z wsparciem dla CAN, przetwornikiem MAX31865 dla dokładnych czujników, sterowaniem głowicą podającą, pomiarem wibracji, łatwą instalacją i wysoką kompatybilnością. Pełny opis
W magazynie
Cena sugerowana 260,00 zł
177,00 zł
Oszczędzasz: 83,00 zł
Bezpieczny zakup Bezpieczny zakup
Opis

Płytka sterująca EBB 36 CAN z przetwornikiem MAX31865 Wsparcie dla magistrali CAN Dokładne sterowanie głowicą podającą Czujniki temperatury PT100 PT1000

Ta wersja płytki EBB 36 CAN została rozszerzona o przetwornik MAX31865, który umożliwia bardzo dokładne pomiary czujników temperatury typu PT100 i PT1000. Przetwornik MAX31865 przekształca sygnał oporowy z tych czujników na wartość cyfrową, dostarczając wiarygodne dane o temperaturze do sterowania głowicą podającą i innymi częściami drukarki. Podstawą płytki jest magistrala CAN, co jest systemem komunikacyjnym umożliwiającym szybkie, stabilne i bezpieczne przesyłanie danych nawet na dłuższe odległości. Zintegrowany układ pomiarowy ADXL345 służy do monitorowania wibracji podczas ruchu i pomaga ograniczać niepożądane rezonanse. Do sterowania silnikiem głowicy podającej użyto modułu TMC2209, który zapewnia cichą, dokładną i płynną pracę. Płytka zawiera elementy ochronne przed wyładowaniami elektrostatycznymi i przepięciami, aby zapewnić długą żywotność i bezpieczną pracę. Złącza są oznaczone dla łatwego podłączenia silnika, wentylatorów, czujników, przełączników i elementów świetlnych. Możliwe jest również włączenie rezystora terminującego 120R, który może być wymagany w zależności od długości przewodu magistrali CAN. Zasilanie można wybierać przez USB za pomocą zworki, co jest wygodne podczas ustawiania lub strojenia parametrów.

Główne cechy i zalety:

  • Magistrala CAN dla stabilnego i bezpiecznego przesyłania danych z prostą okablowaniem.

  • Przetwornik MAX31865 dla bardzo dokładnych pomiarów czujników PT100 i PT1000.

  • Układ ADXL345 do monitorowania wibracji i ich kompensacji w procesie drukowania.

  • Moduł TMC2209 do cichego i dokładnego sterowania silnikiem głowicy podającej.

  • Elementy ochronne przed wyładowaniami i przepięciami dla bezpiecznej pracy.

  • Przełączalne zasilanie przez USB i możliwość włączenia rezystora terminującego 120R.

  • Przejrzyste oznaczenia złącz i łatwe podłączenie.

  • Zawartość opakowania: 1x płytka sterująca EBB 36 CAN z MAX31865.

Instrukcja instalacji:
Płytkę można zamontować na silniku sterującym głowicą podającą za pomocą standardowych śrub. Najpierw podłącza się magistralę CAN i wybiera, czy konieczne jest aktywowanie rezystora terminującego 120R. Następnie podłącza się zasilanie, silnik, wentylatory, przełączniki i czujniki temperatury. Przetwornik MAX31865 zapewnia dokładne odczyty czujników PT100 i PT1000, które są podłączane w zależności od typu przewodzenia oporowego. Jeśli zasilanie przez USB jest konieczne, zworka jest ustawiana w odpowiedniej pozycji. Do pomiaru wibracji układ ADXL345 łączy się kablem danych z główną płytką drukarki. W systemie Klipper następnie konfiguruje się komunikację CAN i ustawia odpowiednie parametry.

Ta wersja płytki jest przeznaczona dla bardziej wymagających użytkowników, którzy potrzebują dokładnych pomiarów temperatury i stabilnego sterowania głowicą podającą. Przetwornik MAX31865 znacząco poprawia jakość regulacji temperatury, co jest istotne podczas drukowania materiałów wymagających dokładnej stabilności temperaturowej. Płytka upraszcza okablowanie, zwiększa niezawodność systemu i oferuje funkcje, których standardowe płytki główne nie oferują. Jest odpowiednia zarówno do modernizacji starszych modeli, jak i do nowych konstrukcji, gdzie wymagana jest wysoka dokładność i profesjonalne wyniki. Oferuje łatwą instalację, wysoką kompatybilność i wiarygodne rozwiązanie techniczne do długoterminowego użytkowania.
