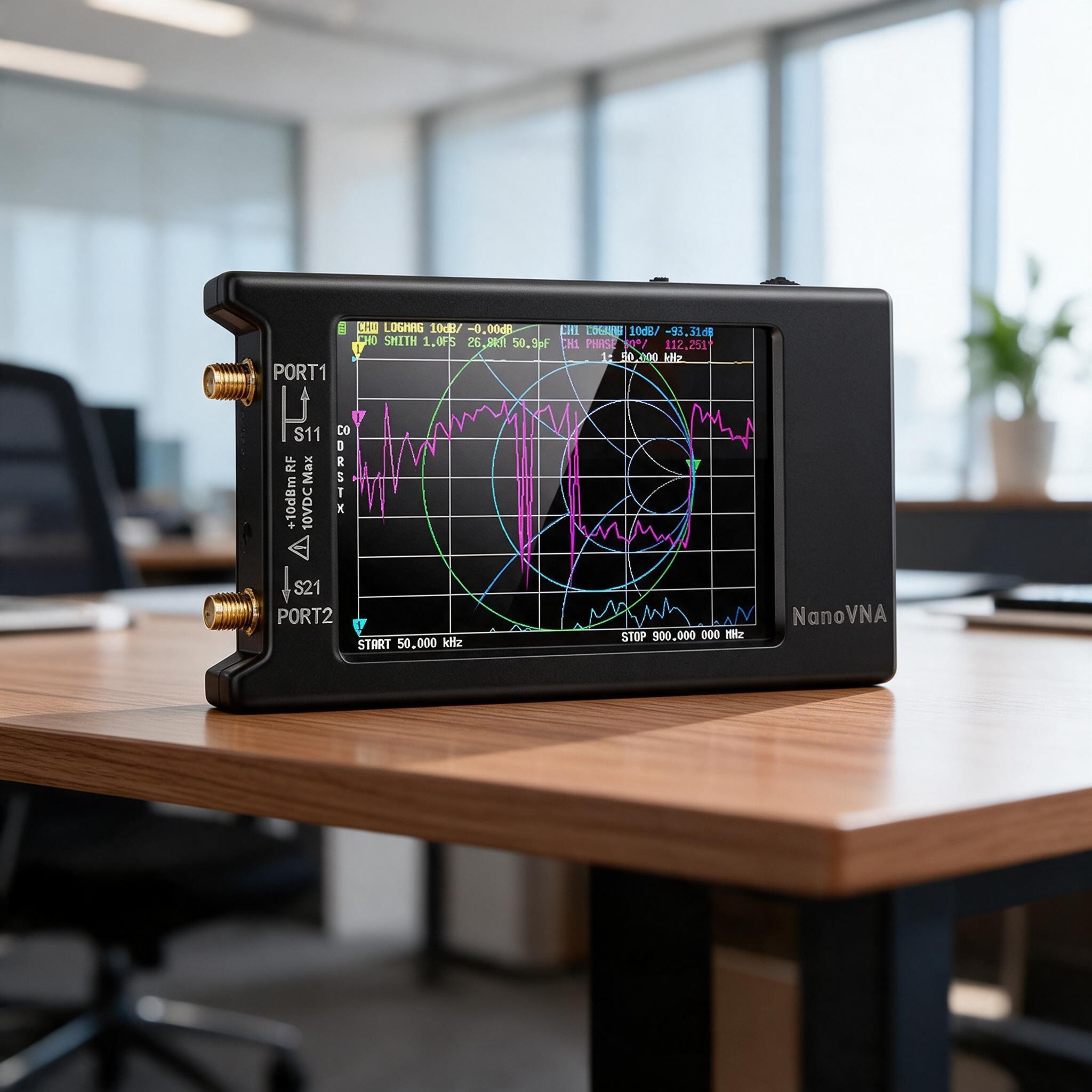

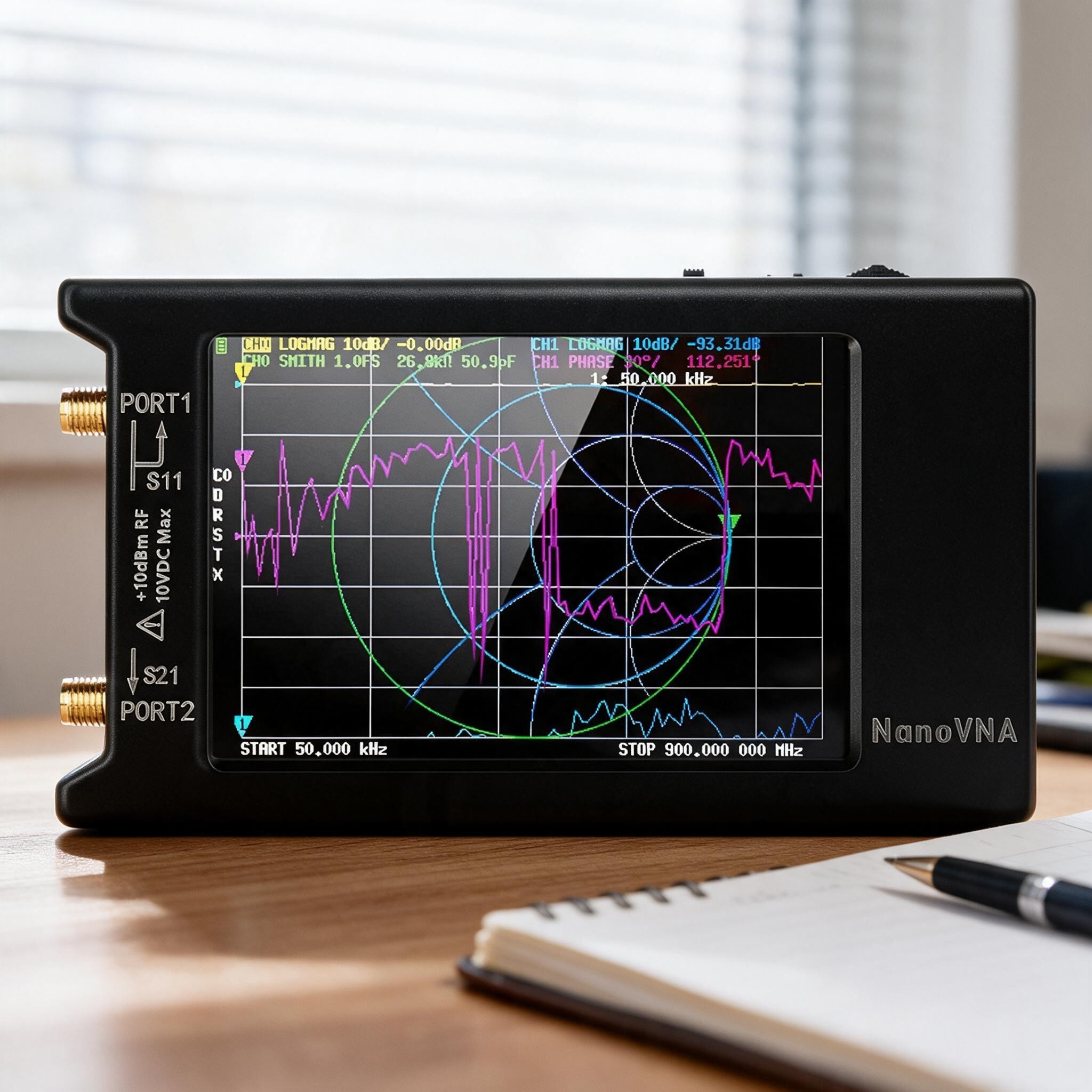

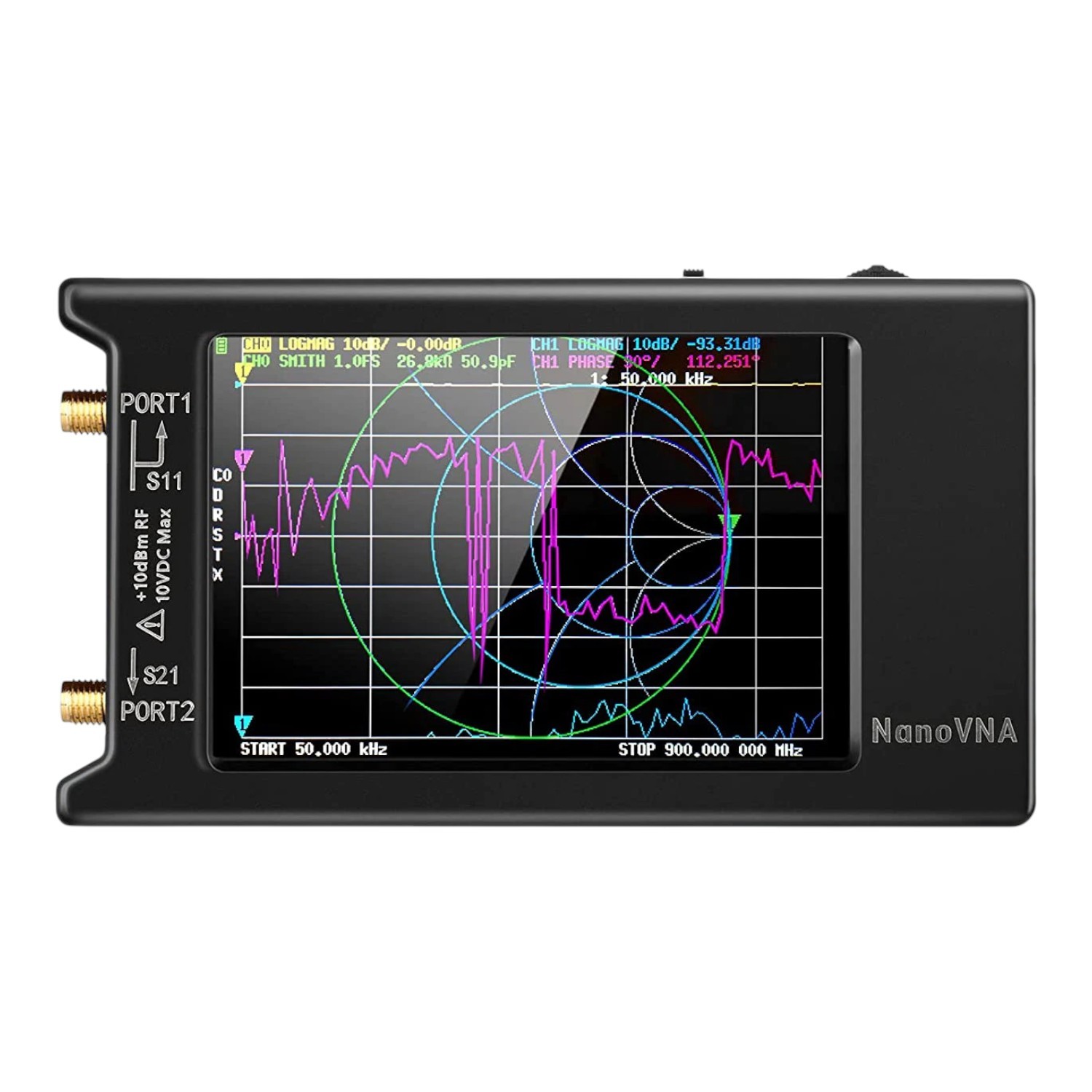

Wektorowy sieciowy analizator antenowy VNA 10 kHz–1,5 GHz, 2,8" wyświetlacz dotykowy, bateria 650 mAh, obudowa ABS, czarny, tuner antenowy
W koszyku masz już maksymalną dostępną liczbę sztuk.
Wektorowy sieciowy analizator antenowy VNA pokrywa zakres częstotliwości 10 kHz–1,5 GHz. Służy do pomiaru anten, kabli koncentrycznych, filtrów i innych obwodów wysokiej częstotliwości. Urządzenie mierzy parametry S, współczynnik odbicia (PSV/SWR), impedancję, fazę oraz opóźnienie, a wyniki wyświetla również w diagramie Smitha. Analiza w dziedzinie czasu (TDR) umożliwia monitorowanie właściwości przewodów oraz lokalizowanie miejsc niedopasowania lub uszkodzeń w kablu. Analyzator obsługiwany jest za pomocą wyświetlacza dotykowego lub wielofunkcyjnego przełącznika, a do komputera lub telefonu łączy się przez USB-C. Dzięki wbudowanej baterii można przeprowadzać pomiary także w terenie, na przykład podczas strojenia anten i ustawiania tunera antenowego bezpośrednio w miejscu instalacji.
- Zakres częstotliwości: 10 kHz – 1,5 GHz
- Zakres dynamiki pomiaru: 70 dB w zakresie 50 kHz – 300 MHz, w wyższych zakresach niższy
- Wyjście RF: -13 dBm (maksymalnie -9 dBm)
- Dokładność częstotliwości: < 0,5 ppm
- PSV portu: < 1,1
- Mierzone wielkości: parametry S (S11, S21), PSV, impedancja, faza, opóźnienie, diagram Smitha oraz analiza w dziedzinie czasu TDR
- Wyświetlacz: 2,8" dotykowy wyświetlacz TFT o rozdzielczości 320 × 240 px
- Obsługa: dotykowo lub za pomocą wielofunkcyjnego przełącznika (lewo / OK / prawo)
- Punkty kalibracyjne: 101, punkty skanowania: 101
- Wyświetlanie: 4 ścieżki, 4 znaczniki, 5 pozycji pamięci do zapisywania ustawień
- Interfejs: USB typ C, tryb komunikacji CDC (szeregowy), połączenie z PC i większością telefonów z systemem Android (nie obsługuje iPhone)
- Przechowywanie: gniazdo na kartę microSD do 32 GB do zapisywania zmierzonych danych
- Zasilanie: USB 5 V / 120 mA, wbudowana bateria 650 mAh, maksymalny prąd ładowania 0,8 A
- Wyświetlanie stanu baterii na wyświetlaczu
- Złącza: 2× SMA (PORT1 – S11, PORT2 – S21), maksymalne wejście +10 dBm RF / 10 V DC
- Obudowa: czarna, z plastiku ABS
- Wymiary płytki PCB: 54 × 85,5 × 11 mm (bez złączy i przełączników)
- Użycie: anteny MF, KV (krótkofalowe), VKV i UKV, baluny, kable, duplexery i filtry, pomiar tłumienia wkładowego oraz izolacji portów

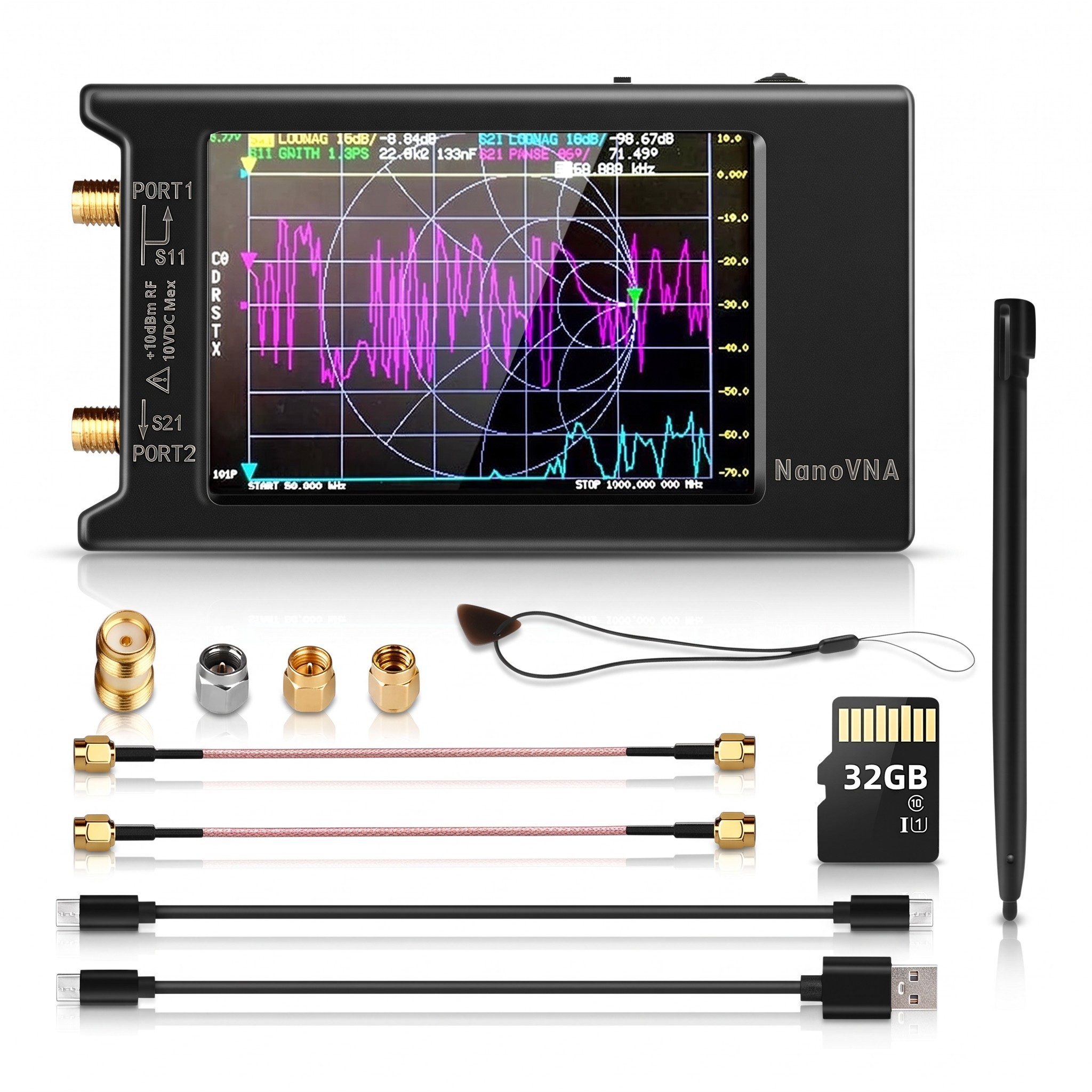

- Zawartość opakowania: 1× analizator z 2,8" wyświetlaczem dotykowym i baterią 650 mAh, 2× kabel SMA RG174 20 cm (męski–męski), 2× złącze SMA (żeńskie–żeńskie), 1× zestaw kalibracyjny SMA SHORT, 1× zestaw kalibracyjny SMA OPEN, 1× zestaw kalibracyjny SMA LOAD, 1× kabel danych USB typu C, 1× kabel USB-C – USB-C, 1× dotykowa dźwignia
Analyzator jest przeznaczony dla radioamatorów, techników serwisowych oraz osób zainteresowanych elektroniką wysokiej częstotliwości, które potrzebują mierzyć anteny w pasmach MF, KV, VKV i UKV. Umożliwia kontrolę PSV oraz dopasowania impedancyjnego. Mierzy również tłumienie wkładowe filtrów oraz izolację portów w duplexerach dwu- i trójzakresowych. Kompaktowe wymiary i wbudowana bateria ułatwiają pomiary bezpośrednio przy antenie bez zewnętrznego zasilania. Zmierzonych danych można zapisywać na karcie microSD lub przesyłać do komputera przez interfejs USB-C. Zestaw kalibracyjny SHORT, OPEN i LOAD jest częścią opakowania, dzięki czemu kalibrację można przeprowadzić bez dodatkowego wyposażenia.
