Wodoodporny kolorowy wyświetlacz LCD Złącze SM 5pin Kabel 1800 mm Komunikacja UART i USB Czarny Do roweru elektrycznego i skutera elektrycznego
W koszyku masz już maksymalną dostępną liczbę sztuk.
Ten wodoodporny kolorowy wyświetlacz LCD jest przeznaczony do rowerów elektrycznych, skuterów elektrycznych oraz przeróbek klasycznych rowerów na napęd elektryczny. Z jednostką sterującą komunikuje się przez interfejs UART i oferuje również podłączenie USB. Do elektroinstalacji podłącza się za pomocą pięcio-pinowego złącza SM 5pin, którego podłączenie opisano poniżej. Na przejrzystym wyświetlaczu pokazuje aktualną prędkość w km/h, stan naładowania baterii, napięcie, stopień wsparcia i całkowitą liczbę przejechanych kilometrów. Wyświetlacz dostarczany jest z kablem, dzięki czemu można go umieścić na kierownicy, a przewody prowadzić do jednostki sterującej.

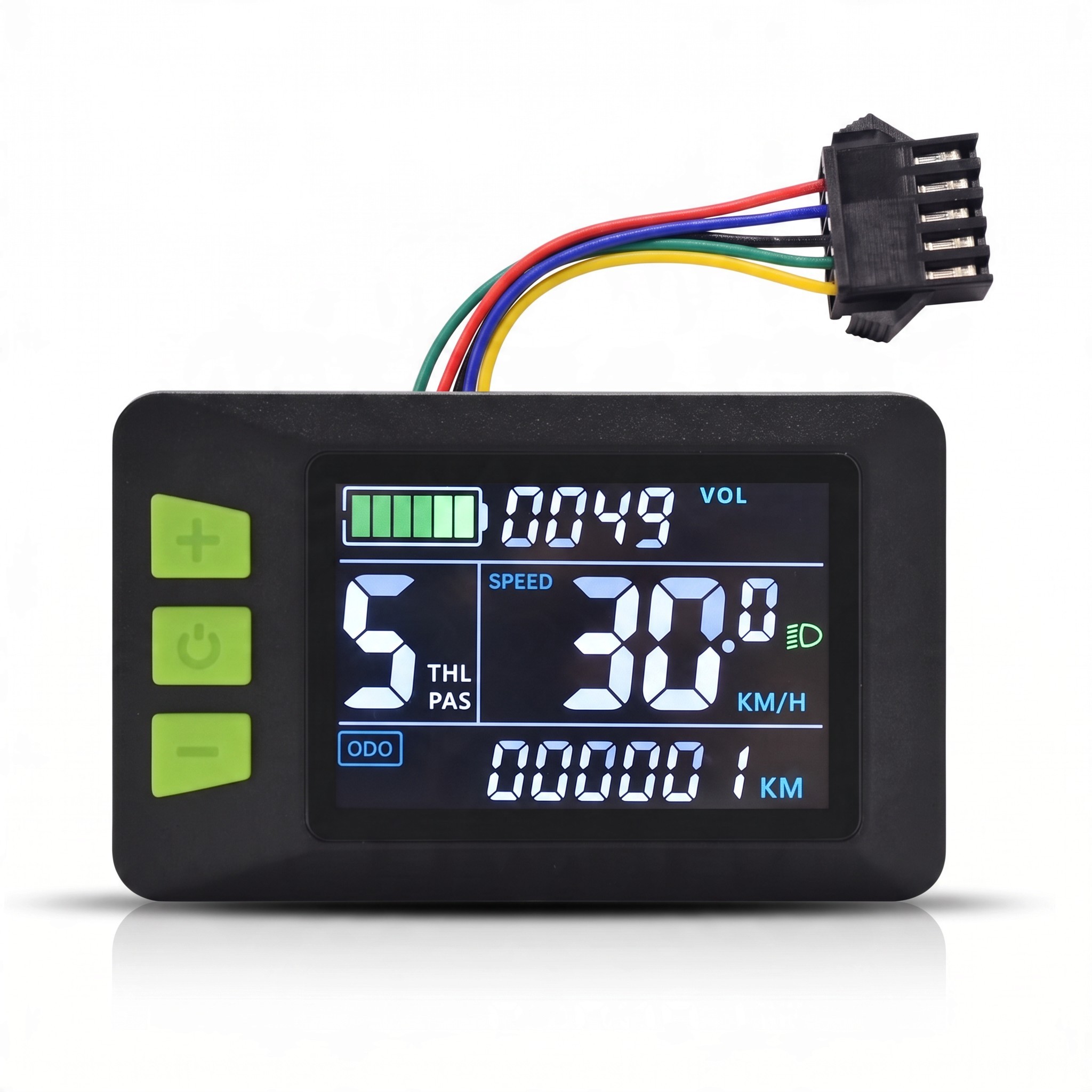

- Kolorowy wyświetlacz LCD – ekran wyświetla aktualną prędkość w km/h z miejscem dziesiętnym, graficzny wskaźnik naładowania baterii, napięcie (VOL), całkowity przejechany dystans (ODO) oraz symbol włączonego światła. Poszczególne dane są podzielone na przejrzyste sekcje, dzięki czemu łatwo się w nich zorientujesz nawet podczas krótkiego spojrzenia w trakcie jazdy.
- Stopień wsparcia – w lewej części ekranu dużymi cyframi wyświetlany jest aktualny stopień wsparcia z oznaczeniem PAS i THL, dzięki czemu masz ustawienie napędu zawsze na oku.

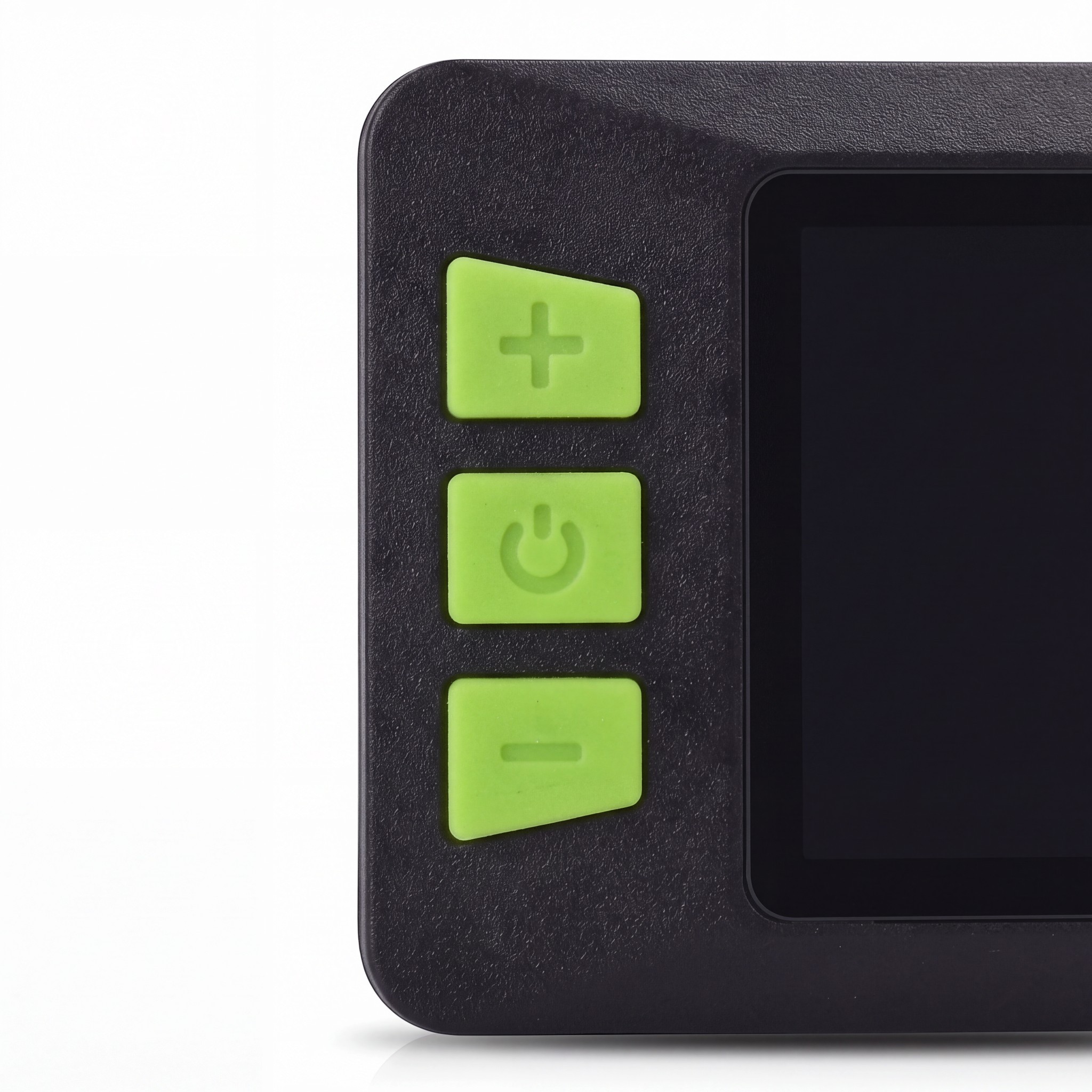

- Trzy przyciski sterujące – przyciski plus, minus oraz przycisk włączania znajdują się po lewej stronie ekranu. Są kolorystycznie odróżnione od obudowy wyświetlacza, a każdy z nich ma na sobie oznaczony symbol swojej funkcji.
- Komunikacja UART – wymiana danych z jednostką sterującą odbywa się po oddzielnych liniach TX i RX. Wyświetlacz może więc odbierać dane z jednostki sterującej i jednocześnie wysyłać jej ustawienia wybrane przyciskami.
- Złącze SM 5pin – złącze typu SM z podłączeniem pinów: 1 czerwony (D+), 2 niebieski (K), 3 czarny (GND), 4 zielony (RX) i 5 żółty (TX). Przed podłączeniem sprawdź zgodność z okablowaniem twojego roweru lub skutera według tego opisu.

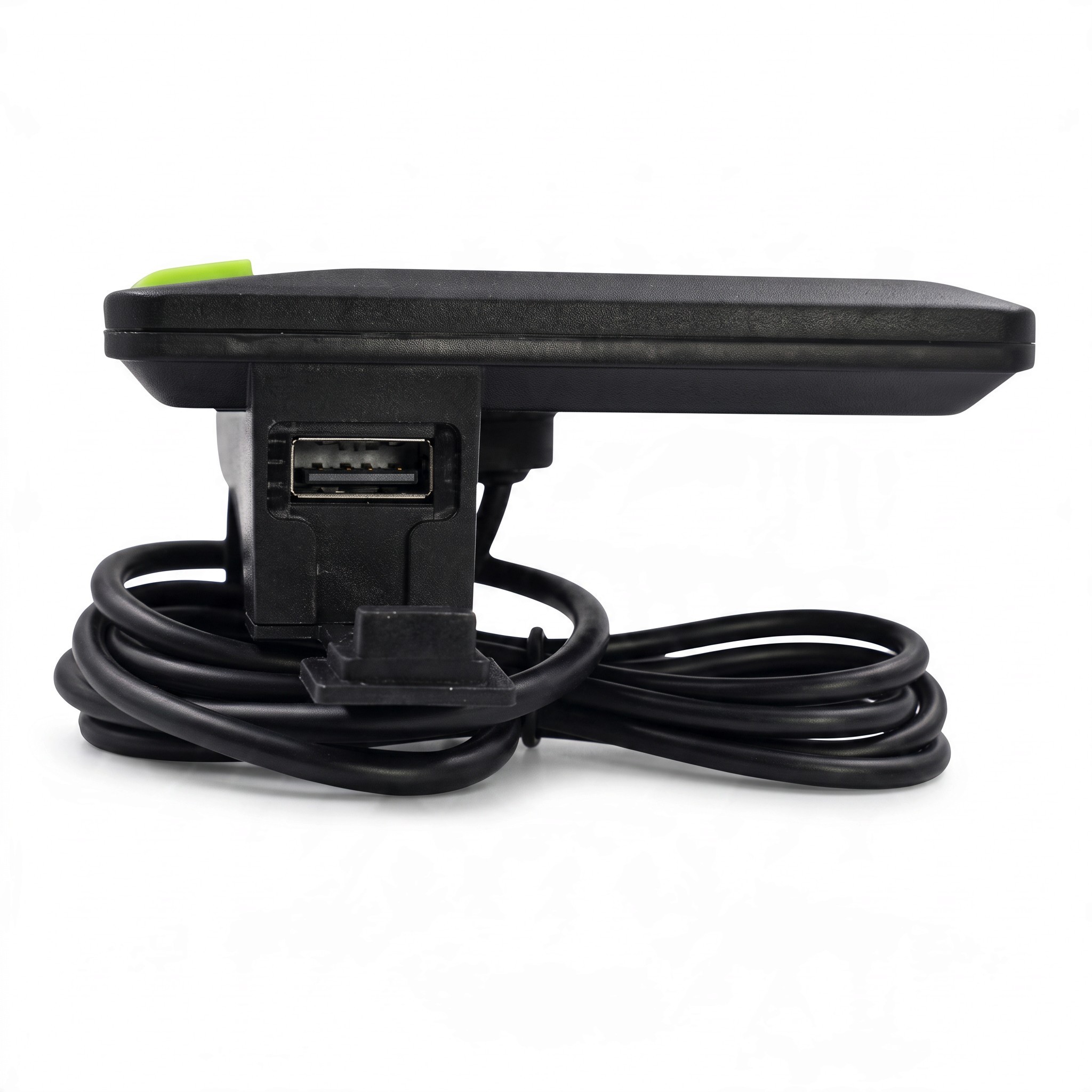

- Długość kabla – kabel od wyświetlacza ma długość 1800 mm i na jego końcu poszczególne przewody o długości 30 mm są wyprowadzone do złącza. Ta długość ułatwia prowadzenie kabla od kierownicy do jednostki sterującej.
- Kabel z przewodami – poszczególne przewody są kolorystycznie odróżnione według swojej funkcji, co ułatwia kontrolę podłączenia podczas montażu oraz ewentualnej naprawy okablowania.
- Kolorowe wykonanie – czarna obudowa wyświetlacza uzupełniona jest zielonymi przyciskami sterującymi, które na pierwszy rzut oka są odróżnione od ekranu.
Zawartość opakowania:
- 1x wodoodporny wyświetlacz LCD z kablem i złączem SM 5pin
Wyświetlacz jest odpowiedni dla właścicieli rowerów elektrycznych i skuterów elektrycznych, którzy potrzebują nowego lub zamiennego wskaźnika danych jazdy z złączem typu SM. Znajdzie również zastosowanie podczas przeróbki roweru na rower elektryczny, gdzie służy jako główny element informacyjny i sterujący całego zestawu. Przed montażem upewnij się, że twoja jednostka sterująca obsługuje komunikację UART i że podłączenie jej złącza odpowiada podanemu opisowi pinów. Wyświetlacz umieszcza się na kierownicy, a kabel o długości 1800 mm prowadzi się do jednostki sterującej, gdzie podłącza się złączem SM 5pin. Dzięki wodoodpornemu wykonaniu wyświetlacza można go używać nawet w zmiennych warunkach atmosferycznych.
