Wodoodporny kolorowy wyświetlacz LCD Złącze SM 6pin Kabel 1800 mm Komunikacja UART i USB Podłączenie światła Czarny Do roweru elektrycznego i skutera
W koszyku masz już maksymalną dostępną liczbę sztuk.

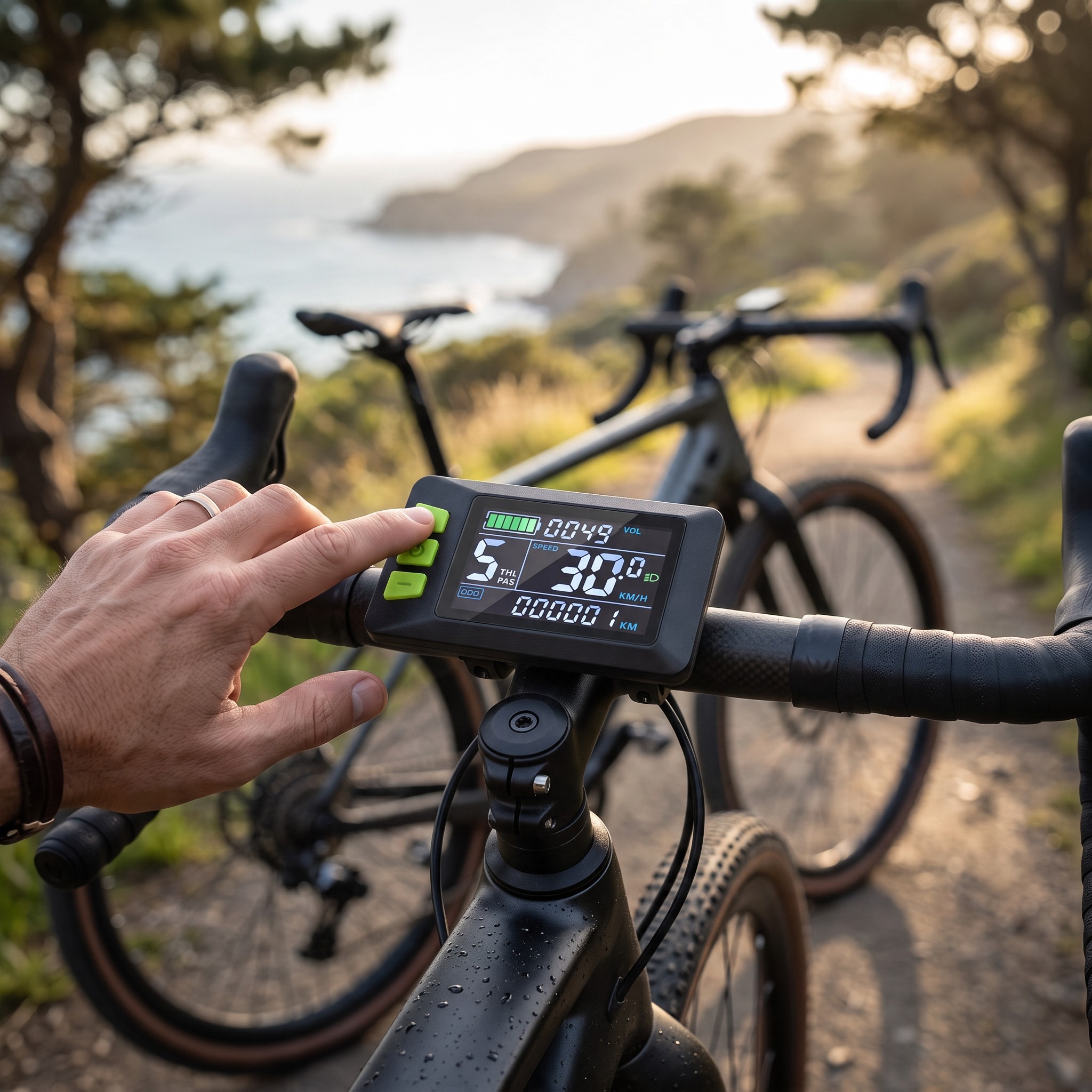

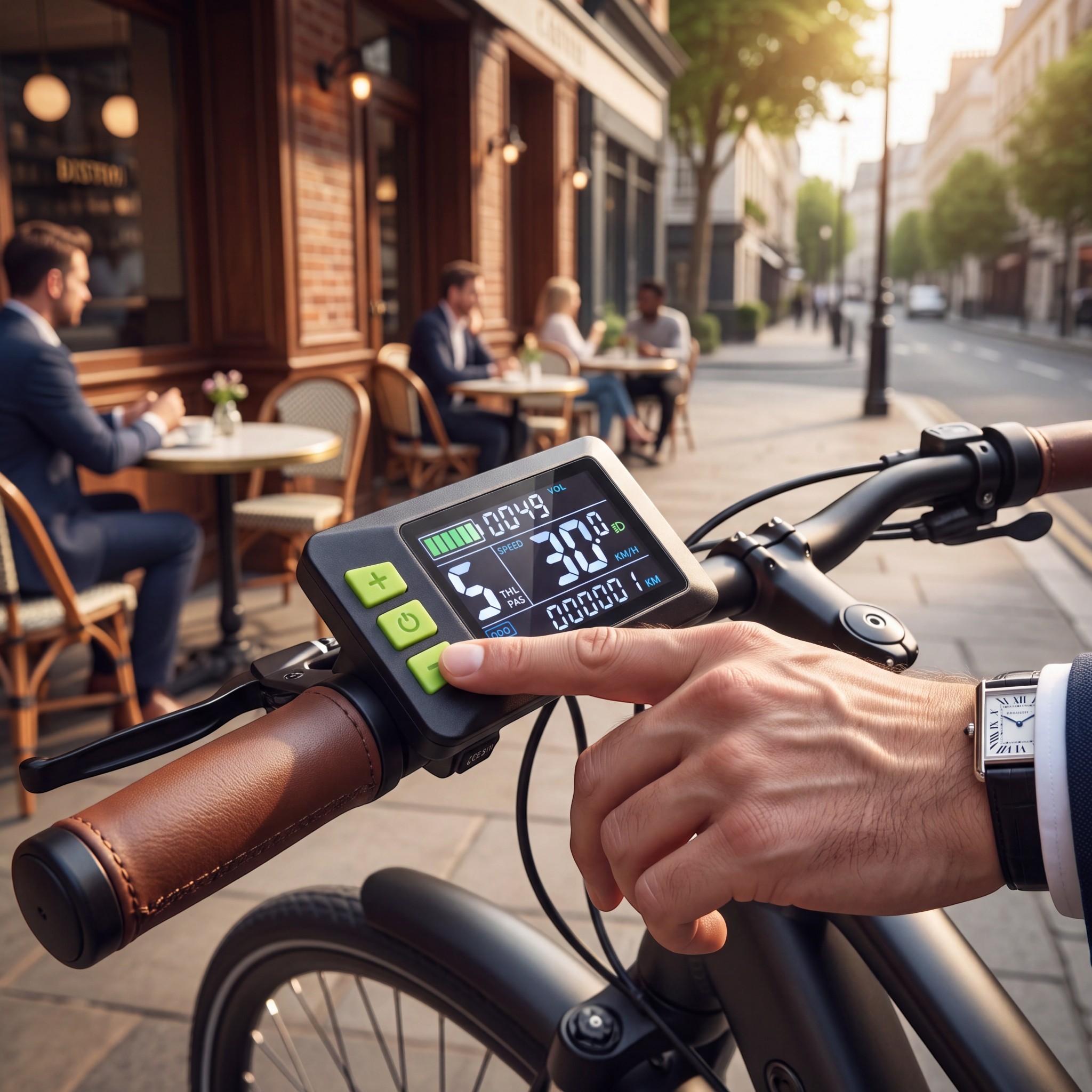

Ten wodoodporny kolorowy wyświetlacz LCD jest przeznaczony do rowerów elektrycznych, skuterów elektrycznych oraz do przeróbek klasycznych rowerów na napęd elektryczny. Z jednostką sterującą komunikuje się przez interfejs UART i oferuje również podłączenie USB. Do instalacji elektrycznej podłącza się za pomocą sześciopinowego złącza SM 6pin, którego szósty pin służy do podłączenia światła. Na przejrzystym ekranie wyświetla aktualną prędkość w km/h, stan naładowania baterii, napięcie, stopień wspomagania oraz całkowitą liczbę przejechanych kilometrów. Wyświetlacz dostarczany jest z kablem, dzięki czemu można go umieścić na kierownicy, a przewody prowadzić do jednostki sterującej.

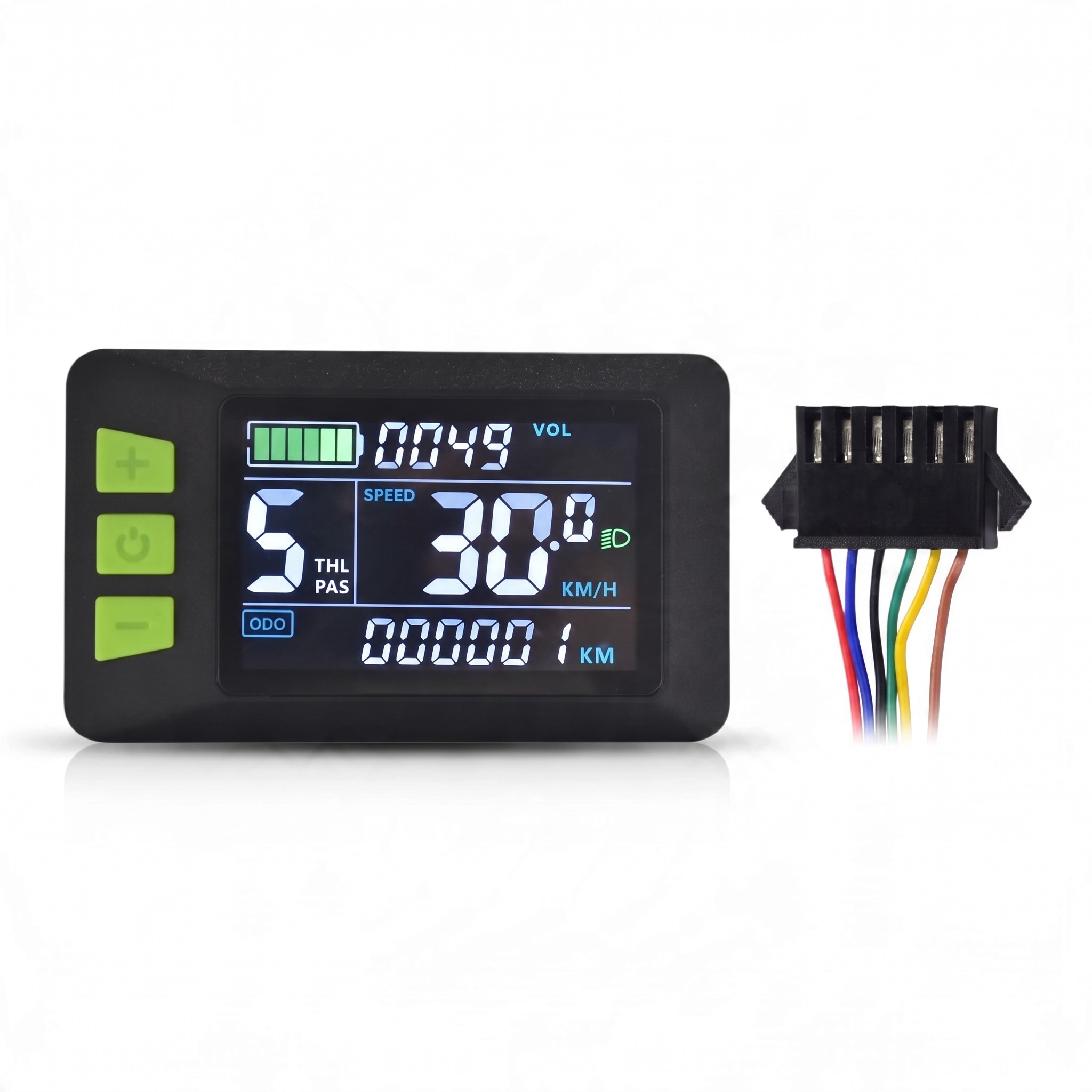

- Kolorowy wyświetlacz LCD – ekran wyświetla aktualną prędkość w km/h z miejscem dziesiętnym, graficzny wskaźnik naładowania baterii, napięcie (VOL), całkowity przebieg (ODO) oraz symbol włączonego światła. Poszczególne dane są podzielone na przejrzyste sekcje, dzięki czemu łatwo się w nich zorientujesz nawet podczas krótkiego spojrzenia w trakcie jazdy.
- Stopień wspomagania – w lewej części ekranu dużymi cyframi wyświetlany jest aktualny stopień wspomagania z oznaczeniem PAS i THL, dzięki czemu masz ustawienie napędu zawsze na oku.

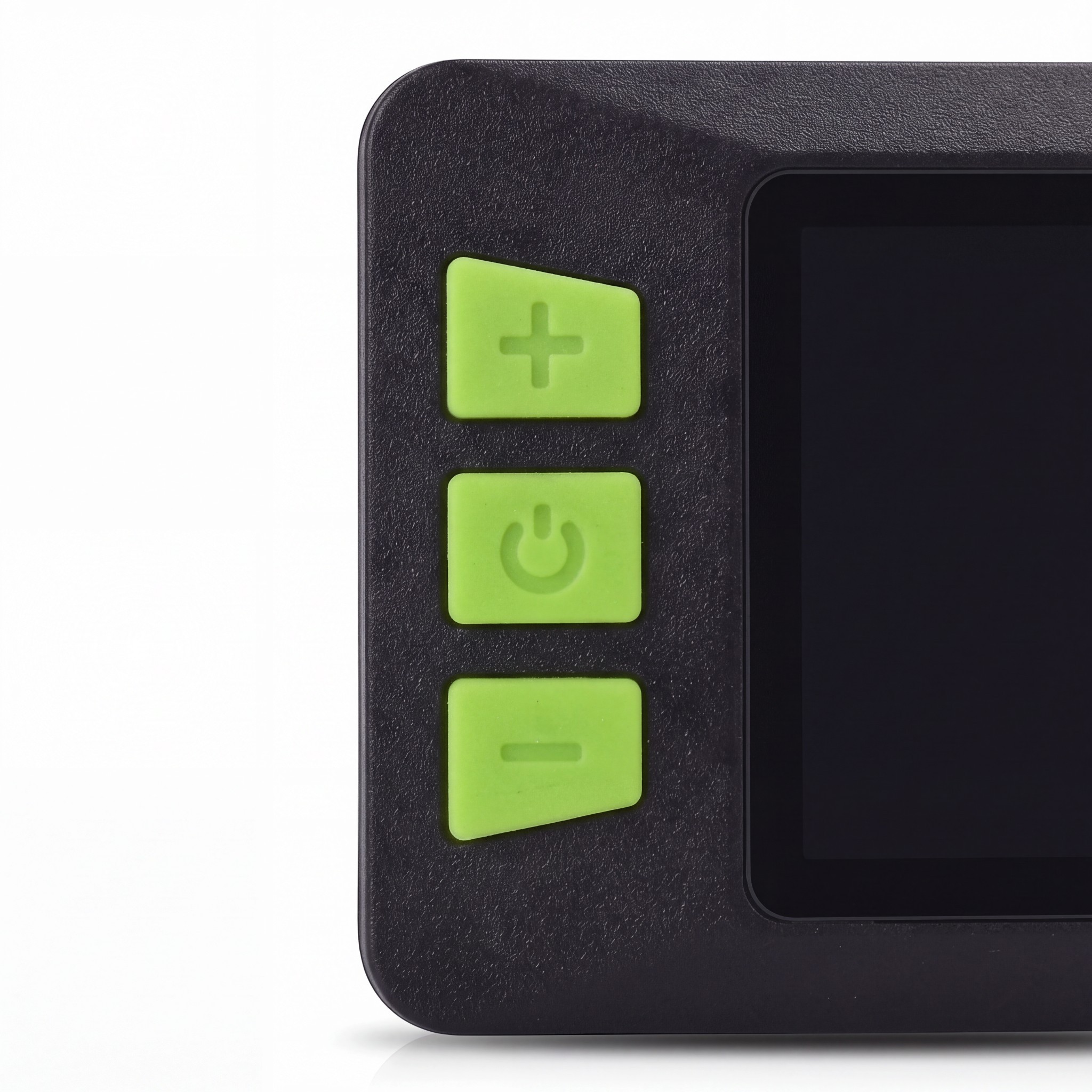

- Trzy przyciski sterujące – przyciski plus, minus i przycisk włączania znajdują się po lewej stronie ekranu. Są kolorystycznie odróżnione od obudowy wyświetlacza, a każdy z nich ma na sobie oznaczony symbol swojej funkcji.
- Komunikacja UART – wymiana danych z jednostką sterującą odbywa się po oddzielnych liniach TX i RX. Wyświetlacz może w ten sposób odbierać dane z jednostki sterującej i jednocześnie wysyłać jej ustawienia wybrane przyciskami.
- Złącze SM 6pin – złącze typu SM z podłączeniem pinów: 1 czerwony (D+), 2 niebieski (K), 3 czarny (GND), 4 zielony (RX), 5 żółty (TX) oraz 6 światło. Przed podłączeniem sprawdź zgodność z okablowaniem twojego roweru lub skutera według tego opisu.

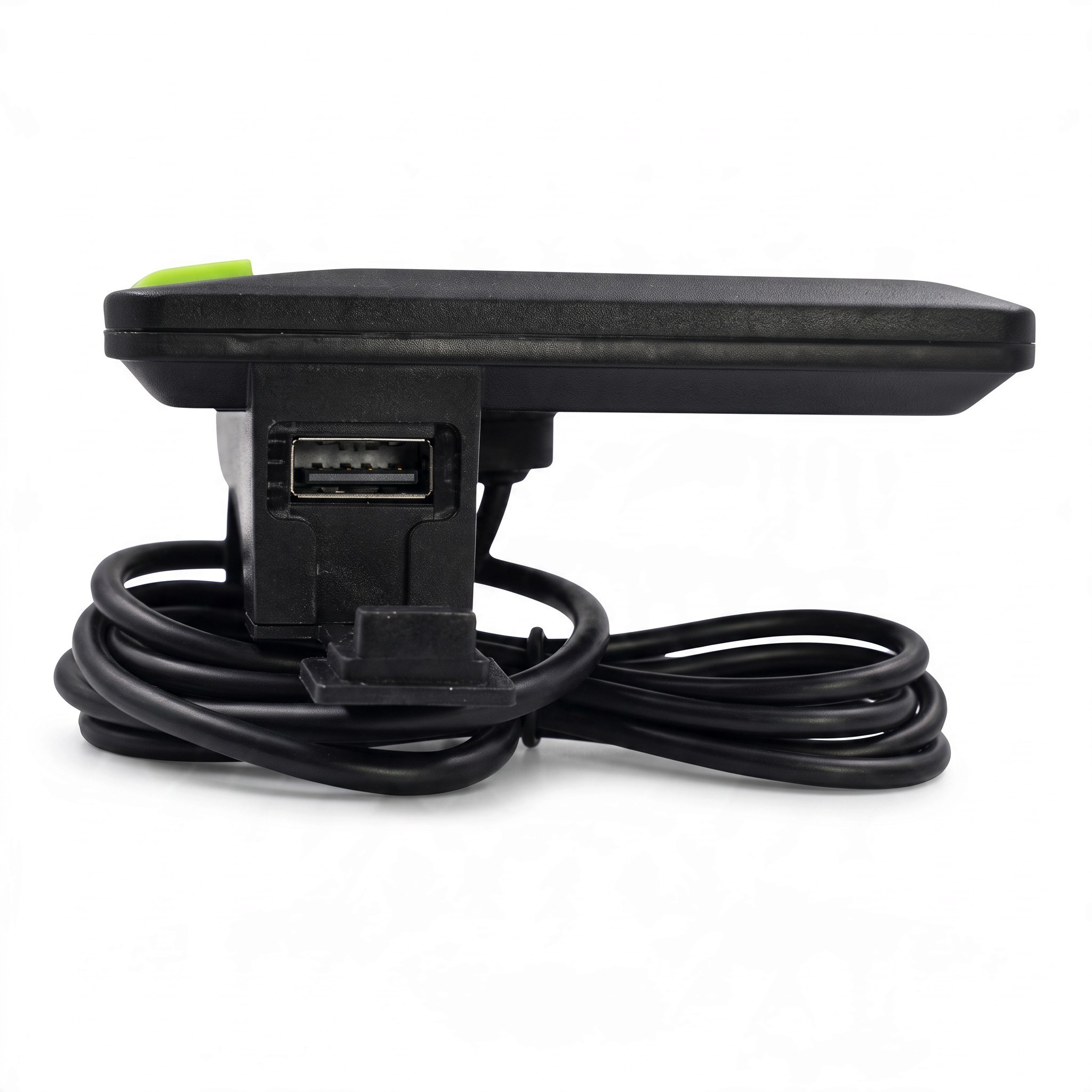

- Długość kabla – kabel od wyświetlacza ma 1800 mm, a na jego końcu poszczególne przewody o długości 30 mm są wyprowadzone do złącza. Ta długość ułatwia prowadzenie kabla od kierownicy do jednostki sterującej.
- Podłączenie światła – szósty pin złącza jest zarezerwowany dla oświetlenia. Włączenie światła wyświetlacz sygnalizuje symbolem na ekranie, dzięki czemu masz przegląd jego stanu.
- Kabel z przewodami – poszczególne przewody są kolorystycznie odróżnione według swojej funkcji, co ułatwia kontrolę podłączenia podczas montażu oraz ewentualnej naprawy okablowania.
- Kolorowe wykonanie – czarna obudowa wyświetlacza uzupełniona jest zielonymi przyciskami sterującymi, które są na pierwszy rzut oka odróżnione od ekranu.
Zawartość opakowania:
- 1x wodoodporny wyświetlacz LCD z kablem i złączem SM 6pin
Wyświetlacz jest odpowiedni dla właścicieli rowerów elektrycznych i skuterów elektrycznych, którzy potrzebują nowego lub zamiennego wskaźnika danych jazdy z złączem typu SM. Znajdzie również zastosowanie przy przeróbce roweru na rower elektryczny, gdzie służy jako główny element informacyjny i sterujący całego zestawu. Przed montażem upewnij się, że twoja jednostka sterująca wspiera komunikację UART oraz że podłączenie jej złącza odpowiada podanemu opisowi pinów. Wyświetlacz umieszcza się na kierownicy, a kabel o długości 1800 mm prowadzi się do jednostki sterującej, gdzie podłącza się złączem SM 6pin, w tym przewodem do światła. Dzięki wodoodpornemu wykonaniu wyświetlacza można go używać również w zmiennych warunkach pogodowych.
